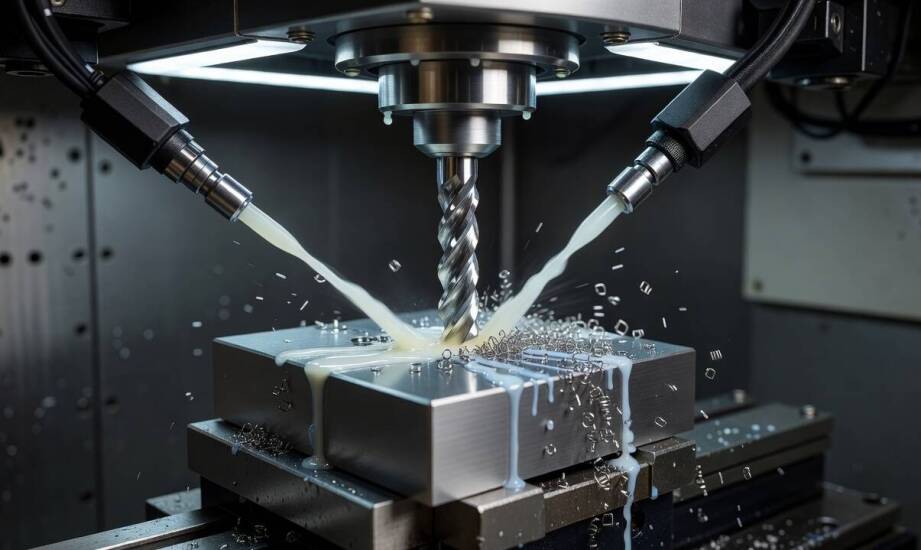

Frezowanie gwintu czy użycie gwintownika — jak dobrać metodę obróbki do materiału i geometrii detalu

W seryjnej produkcji metalowych komponentów wybór odpowiedniego narzędzia do nacinania gwintu bezpośrednio determinuje czas cyklu maszynowego oraz poziom ryzyka uszkodzenia całego detalu. Błędna decyzja technologiczna na etapie programowania obróbki skrawaniem wydłuża proces produkcyjny lub prowadzi do nieodwracalnego wybrakowania części. Ma to ogromne znaczenie w branżach wymagających wysokiej precyzji, gdzie koszt materiału bazowego i wcześniejszych zabiegów mocno podnosi wartość pojedynczego elementu. Dopasowanie metody do specyfiki stopu oraz geometrii otworu zabezpiecza stabilność całej linii produkcyjnej. Producenci muszą nieustannie ważyć szybkość realizacji operacji przeciwko bezpieczeństwu najdroższych komponentów.

Mechanizm działania gwintownika i odprowadzanie wiórów

Klasyczny gwintownik tworzy profil wewnątrz materiału podczas jednego, ciągłego przejścia osiowego. Narzędzie przyjmuje rozmiar identyczny z docelowym gwintem i musi mechanicznie przepchnąć wiór przez nowo utworzony zarys. Taka technika sprawdza się optymalnie w standardowych otworach przelotowych. Znajduje również szerokie zastosowanie przy obróbce miękkich stopów aluminium, które wykazują doskonałą skrawalność. Gwintowniki maszynowe wyposażone w geometrię spiralną bardzo sprawnie transportują powstające resztki materiału na zewnątrz strefy roboczej. Proces ten przebiega niezwykle dynamicznie, minimalizując czas trwania zadania i zauważalnie obniżając koszty wielkoseryjnego wytwarzania części.

Sytuacja ulega drastycznej zmianie w przypadku formowania zarysu w znacznie twardszych metalach konstrukcyjnych. Nacinanie profilu w stali wymusza pokonanie potężnych oporów skrawania. Prowadzenie sztywnego gwintownika w głębokim otworze nieprzelotowym generuje wysokie siły skrętne, a kumulujące się na dnie wióry wielokrotnie powodują nagłe zakleszczenie narzędzia. Pęknięcie twardego rdzenia wewnątrz elementu oznacza najczęściej jego całkowite wybrakowanie. Usunięcie złamanego ostrza ze ślepego otworu bywa operacją na tyle trudną i kosztowną, że po prostu przewyższa wartość bazowego detalu.

Frezowanie jako bezpieczna alternatywa w obróbce CNC

Sytuacje podwyższonego ryzyka technologicznego wymagają wdrożenia zupełnie innego mechanizmu formowania gwintu wewnętrznego. Frezowanie polega na stopniowym usuwaniu materiału w kilku kontrolowanych przejściach przy wykorzystaniu interpolacji helikalnej. Narzędzie zmuszane jest do poruszania się po precyzyjnie przeliczonej linii śrubowej. Nowoczesne gwintowanie cnc gwarantuje w ten sposób znacznie mniejsze opory skrawania oraz dokładną kontrolę wymiarową wióra. Frez węglikowy o średnicy mniejszej niż docelowy otwór nigdy nie styka się całą swoją powierzchnią z bryłą detalu. Skutkuje to drastycznym obniżeniem sił fizycznych oddziałujących na element i praktycznie niweluje szansę zerwania chwytu.

Zestawienie obu metod wymusza dokładną analizę twardości obrabianego stopu, wielkości średnicy roboczej oraz dopuszczalnego marginesu błędu. W miękkich profilach aluminiowych klasyczne narzędzie z nacięciami dominuje pod względem wydajności. Stal hartowana, wąskie otwory ślepe oraz nietypowe wymiary wymagają natomiast elastyczności frezu trzpieniowego. Komponenty produkowane na potrzeby sektora elektroniki oraz specjalistycznego meblarstwa muszą bezwzględnie trzymać rygorystyczne tolerancje geometryczne. W parku maszynowym Tolmet dobieramy technikę obróbki bezpośrednio do wymogów konkretnego materiału. Dostosowanie precyzyjnych parametrów skrawania pozwala na powtarzalne sformowanie zarysów na automatach tokarskich bez zagrożenia dla ciągłości danej partii.

Uzasadnienie technologiczne inwestycji w narzędzia

Koszty zakupu zaawansowanych frezów węglikowych uzasadniają się ekonomicznie w ściśle określonych warunkach produkcji seryjnej. Głównym argumentem przemawiającym za ich wykorzystaniem pozostaje wymóg absolutnej dokładności wymiarowej. Przedsiębiorstwa poszukują skutecznych sposobów na redukcję liczby braków tuż przed końcem długiego cyklu tworzenia elementu. Jedno narzędzie frezujące obsługuje wiele różnych średnic oraz gwintów zewnętrznych, o ile charakteryzują się one identycznym skokiem. Taka właściwość mocno przyspiesza proces przezbrajania centrów obróbczych. Odpowiednio dobrana technologia minimalizuje całkowity koszt jednostkowy wysoce skomplikowanych części mimo faktu, że czas samego skrawania ulega drobnemu wydłużeniu. Świadome ułożenie ścieżki przejścia frezu skutecznie zabezpiecza realizację każdego wymagającego zlecenia.
